Tendências e Perspectivas do Mercado Global de Dispositivos Nano-Magnéticos

Qualifica??o Automotiva de MRAM para Atualiza??es de Firmware OTA

As montadoras automotivas agora certificam MRAM que suporta ciclos de escrita ilimitados, eliminando as preocupa??es de desgaste da memória flash em veículos definidos por software. O MRAM embarcado da TSMC permite microcontroladores que gerenciam patches over-the-air frequentes sem corrup??o de dados.^{[2]Taiwan Semiconductor Manufacturing Company, "Embedded Non-Volatile Memory for Automotive Applications," tsmc.com} A TDK refor?ou o impulso ao apresentar o sensor de ?ngulo TMR redundante TAS8240, que cumpre as normas de seguran?a ASIL D e opera até 150 °C. A produ??o de veículos elétricos deve crescer 27%, intensificando a demanda por sensoriamento magnético em módulos de bateria e trem de for?a.^{[3]TDK Corporation, "Magnetic sensors: TDK presents new redundant analog TMR angle sensor," tdk.com} Em conjunto, a robusta durabilidade da memória e o sensoriamento de alta precis?o consolidam o mercado de dispositivos nano-magnéticos como um habilitador central para a eletr?nica automotiva do futuro.

Atualiza??es de Fábricas de 300 mm para Produ??o de CIs de Sensores GMR/TMR

As fundi??es do Leste Asiático validaram um rendimento de 99,6% para jun??es de tunelamento magnético de torque de órbita de spin em wafers de 300 mm, com correntes de comuta??o de 680 ?A a 2 ns e raz?es TMR acima de 119%. Esses rendimentos reduzem os custos unitários e permitem que os fabricantes integrem sensores de múltiplos eixos em um único chip. As diretrizes da Universidade de Tohoku sobre jun??es de tunelamento magnético de nan?metro único garantem reten??o de dados por mais de 10 anos a 150 °C, mantendo velocidade abaixo de 10 ns. A litografia EUV agora atinge resolu??o de 5 nm, orientando uma maior miniaturiza??o. Sensores de alta densidade e custo competitivo ampliam a ado??o em eletr?nica de consumo e automa??o industrial, acelerando o mercado de dispositivos nano-magnéticos.

Demanda por Memória Spintr?nica Resistente à Radia??o para Miss?es no Espa?o Profundo

A Everspin obteve USD 9,25 milh?es para fornecer macros de MRAM para sistemas aeroespaciais resistentes à radia??o, destacando a resiliência da memória magnética sob exposi??o a íons pesados.^{[4]Everspin Technologies, "Contract to Provide MRAM Technology for Radiation Hardened eMRAM," investor.everspin.com} Dados da NASA mostram que o MRAM mantém funcionalidade após irradia??o de alta dose de raios gama e nêutrons, um feito inatingível com flash ou DRAM. Os produtos MRAM qualificados para o espa?o da Honeywell visam vida útil de 15 a 20 anos sem desgaste, essencial para miss?es além de Marte. Essas capacidades expandem o mercado de dispositivos nano-magnéticos para plataformas no espa?o profundo onde as memórias de silício convencionais falham.

Transi??o para ?m?s Nano-Compostos de NdFeB em Turbinas Eólicas Chinesas

Os fabricantes de turbinas chineses reduzem a dependência de terras raras introduzindo ím?s nano-compostos de NdFeB que reduzem o di?metro das partículas de 730 nm para 76 nm, aumentando a energia magnética. A moagem úmida em esferas auxiliada por etanol melhora a uniformidade, permitindo geradores mais leves com maior produ??o. Os ím?s aprimorados apoiam as instala??es de energia eólica offshore em rápida expans?o e criam efeitos de transbordamento tecnológico para fabricantes globais. A demanda volumétrica resultante sustenta a supremacia regional no mercado de dispositivos nano-magnéticos.

Controles de Exporta??o de Minerais Críticos sobre Cobalto e Gálio

A China fornece 98% do gálio global, portanto potenciais proibi??es de exporta??o poderiam reduzir o PIB dos EUA em USD 3,4 bilh?es e elevar os pre?os do gálio em mais de 150%. Dispositivos de arsenieto de gálio e nitreto de gálio frequentemente s?o co-embalados com sensores magnéticos em módulos de RF, de modo que as escassez repercutem no mercado de dispositivos nano-magnéticos. A moderniza??o de radar do Pentágono, que depende de GaN, aumenta ainda mais a exposi??o estratégica. Iniciativas de reciclagem e design de ím?s guiado por IA visam mitigar o risco, mas a volatilidade de curto prazo persiste.

Perdas de Rendimento na Padroniza??o Abaixo de 10 nm na Fabrica??o de Nano-?m?s

A cria??o de ilhas de alta anisotropia abaixo de 10 nm incorre em falhas estocásticas de resistência EUV e rugosidade de borda de linha que reduzem drasticamente os rendimentos de wafer. O laboratório de EUV de Alta-NA do IMEC pilotará ferramentas de 0,55 NA até 2026, mas a viabilidade de produ??o em massa ainda n?o está comprovada. Até que as janelas de processo se ampliem, os fabricantes limitam os investimentos, restringindo a trajetória do mercado de dispositivos nano-magnéticos.

*Nossas previs?es tratam os impactos dos impulsionadores e restri??es como direcionais, e n?o aditivos. As previs?es de impacto refletem o crescimento de base, os efeitos de composi??o e as intera??es entre variáveis.

Análise de Segmentos

Por Tipo: O Armazenamento de Dados Impulsiona a Inova??o Apesar da Domin?ncia dos Sensores

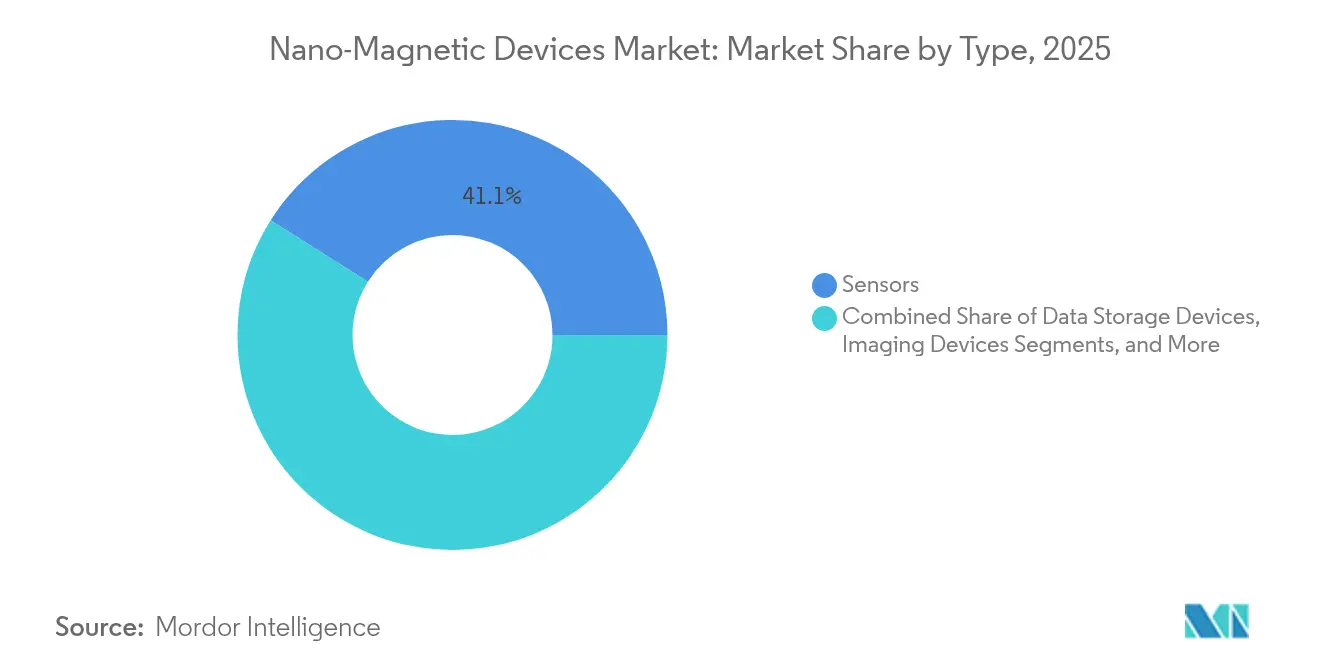

Os sensores dominaram 41,05% do mercado de dispositivos nano-magnéticos em 2025, ancorados em produtos automotivos, industriais e móveis. Os dispositivos de armazenamento de dados, no entanto, registram um CAGR de 6,01%, impulsionando o tamanho do mercado de dispositivos nano-magnéticos para armazenamento de USD 0,24 bilh?o em 2026 para USD 0,33 bilh?o até 2031. A n?o volatilidade e a toler?ncia à radia??o do MRAM sustentam a ado??o em sondas espaciais e veículos elétricos. Os dispositivos de imagem ganham tra??o gra?as a componentes xMR ultrassensíveis que capturam sinais biomagnéticos, criando novos fluxos de receita.

A durabilidade ilimitada do MRAM supera a memória flash, eliminando gargalos de OTA em veículos de passageiros. A grava??o magnética 3D inovadora promete capacidades de 10 Tbit/pol?, sustentando a relev?ncia dos HDDs. A lógica de spin emergente integra memória e computa??o, prenunciando paradigmas de processamento em memória.

Por Sensores: A Tecnologia TMR Desafia a Domin?ncia dos Sensores de Efeito Hall

Os sensores de efeito Hall detinham 41,08% da receita de sensores em 2025 devido ao baixo custo e às cadeias de fornecimento maduras. Os sensores TMR expandem a um CAGR de 5,61%, reduzindo a diferen?a de pre?o à medida que as fábricas de 300 mm aumentam o volume. O sensor de ?ngulo redundante TAS8240 atende ao ISO 26262 ASIL D, sinalizando prontid?o automotiva.

O GMR ocupa nichos de nível intermediário, equilibrando sensibilidade com acessibilidade. Os sensores magnetostrictivos se destacam nos controles hidráulicos aeroespaciais onde a imunidade a EMI é vital. As bússolas digitais baseadas em TMR reduzem os erros de azimute de 4,18° para 0,46° após calibra??o, melhorando a navega??o de drones. Um novo sensor Hall de silício de 3 eixos com cancelamento de offset eleva a sensibilidade para 198 V A?? T??, mostrando que a família Hall ainda pode inovar.

Por Tecnologia: O Torque de Transferência de Spin Emerge como Plataforma de Próxima Gera??o

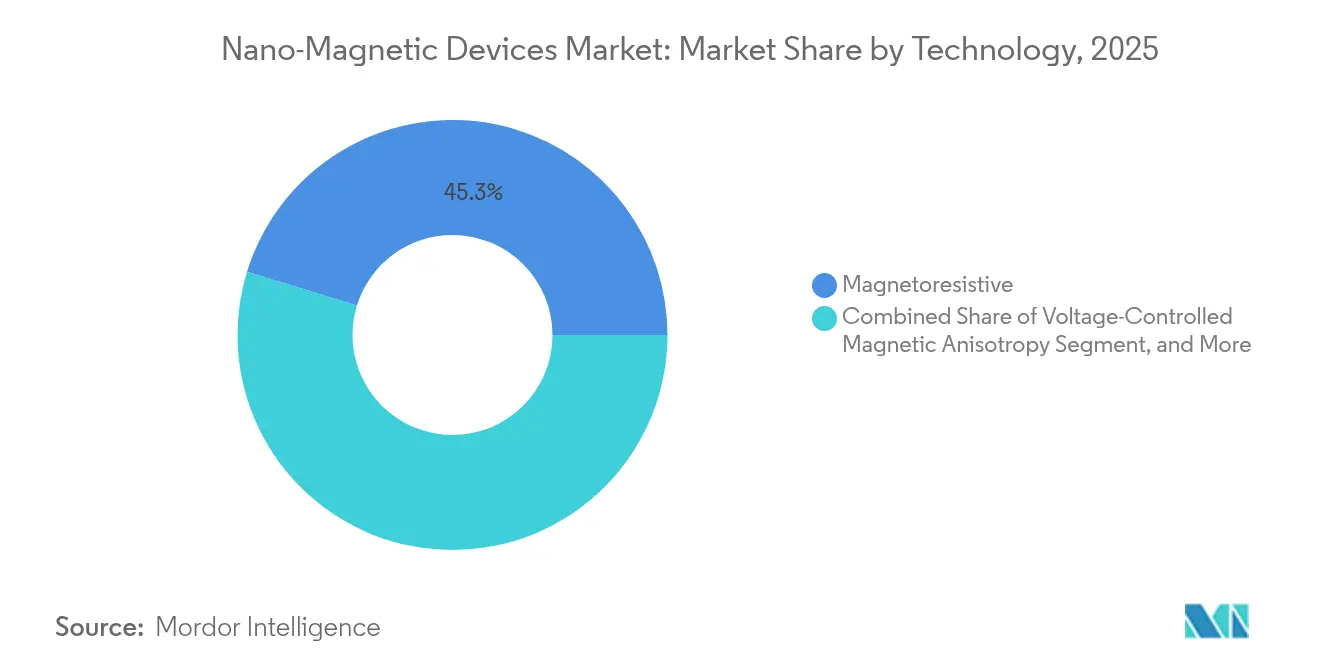

As abordagens magnetorresistivas comandaram 45,25% da participa??o do mercado de dispositivos nano-magnéticos em 2025, mas os dispositivos de torque de transferência de spin avan?am a um CAGR de 5,23% até 2031. O STT-MRAM atinge correntes de comuta??o de 680 ?A a 2 ns enquanto retém dados por 10 anos a 150 °C.

A pesquisa de anisotropia controlada por tens?o busca escritas com ainda menor consumo de energia, e o torque de órbita de spin promete invers?es abaixo de nanossegundos com alta durabilidade. O crescimento criogênico de CoFe ultrafino em MgO abre caminho para jun??es de tunelamento magnético de nan?metro único. O roteiro Além-CMOS do IEEE lista STT- e SOT-MRAM como op??es-chave para o redesenho da hierarquia de memória.

Por Vertical de Uso Final: As Aplica??es Automotivas Aceleram Além da Eletr?nica de Consumo

A eletr?nica de consumo manteve 37,44% da participa??o de receita em 2025, impulsionada por smartphones e wearables que incorporam magnet?metros miniaturizados. Os magnet?metros miniaturizados em smartphones e wearables sustentam a demanda no mercado de magnet?metros. O setor automotivo e de transporte cresce 5,32% ao ano, elevando o tamanho do mercado de dispositivos nano-magnéticos para mobilidade de 0,2 bilh?es de USD em 2026 para 0,26 bilh?es de USD até 2031, à medida que as arquiteturas OTA amadurecem.

O crescimento de 27% dos veículos elétricos estimula a demanda por TMR no gerenciamento de baterias e no controle de motores. Os dispositivos médicos adotam os sensores Nivio xMR, que realizam magnetocardiografia fora de salas blindadas, ampliando o alcance da cardiologia preventiva. As plataformas aeroespaciais e de defesa dependem de MRAM resistente à radia??o para registro de dados em miss?es críticas. A energia eólica integra ím?s nano-compostos para geradores mais leves.

Análise Geográfica

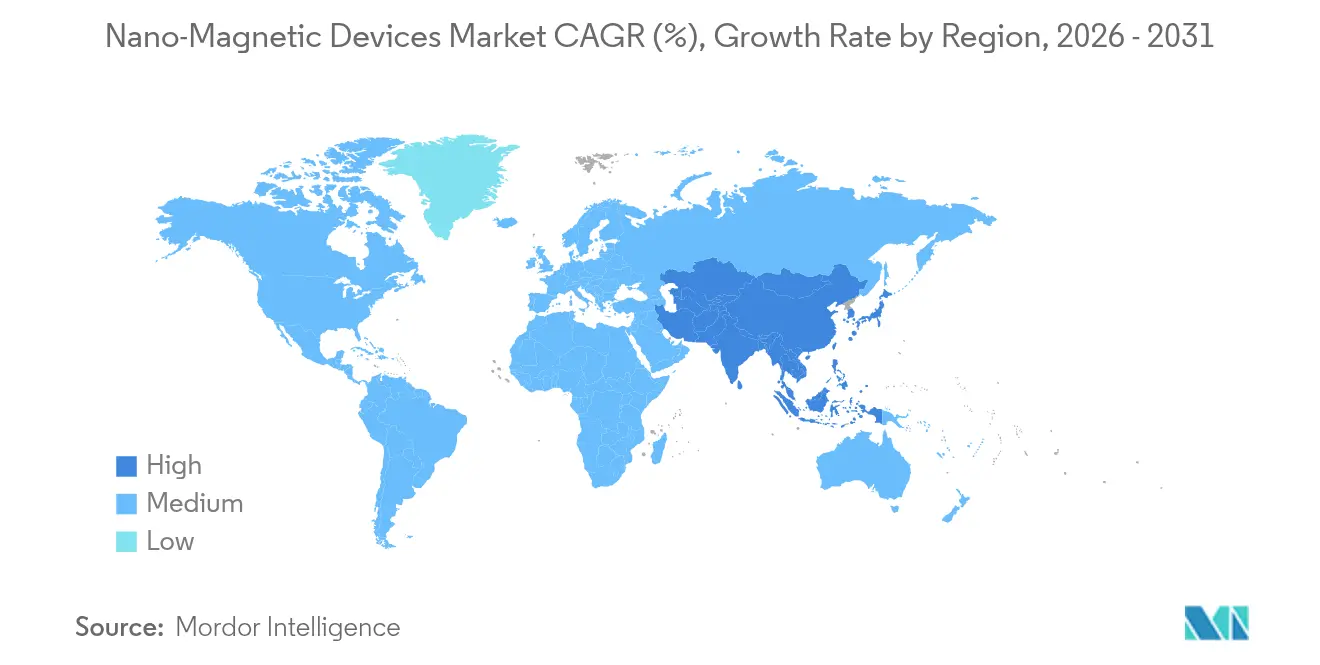

A América do Norte capturou 31,25% do mercado de dispositivos nano-magnéticos em 2025, impulsionada por programas de defesa e espa?o que exigem MRAM tolerante à radia??o. Robustas colabora??es universidade-indústria aproveitam o financiamento da Lei CHIPS para prototipar chips spintr?nicos neuromórficos. A cadeia de fornecimento aeroespacial da regi?o valoriza a durabilidade da memória acima do custo, sustentando pre?os premium.

A ?蝉颈补-笔补肠í蹿颈肠辞 deve registrar um CAGR de 4,83%, beneficiando-se das expans?es de fábricas de 300 mm no Jap?o, Coreia e China. A transi??o da China para ím?s nano-compostos de NdFeB fortalece os fabricantes domésticos de turbinas e gera efeitos de transbordamento globais. A implanta??o de sensores de fus?o LiDAR-3D magnéticos em rob?s móveis aut?nomos japoneses e coreanos sustenta a expans?o de fábricas inteligentes.

A Europa aloca EUR 15,8 bilh?es para projetos da Iniciativa Conjunta de Chips, criando um nicho em computa??o neuromórfica skyrm?nica. O ecossistema automotivo da Alemanha exige sensores TMR em conformidade com ASIL D, enquanto institutos franceses e belgas lideram a litografia EUV de Alta-NA. Regi?es emergentes na América do Sul e no Oriente 惭é诲颈辞 adotam dispositivos nano-magnéticos para estabilidade da rede elétrica e automa??o industrial, aproveitando a transferência de tecnologia de fabricantes multinacionais.

Panorama regulatório

A regulamenta??o que afeta dispositivos nanomagnéticos é moldada principalmente pela conformidade de uso final, particularmente quando nanomateriais s?o incorporados em instrumenta??o médica e de saúde ou quando ocorre exposi??o ocupacional durante a fabrica??o. Na Uni?o Europeia, o Regulamento de Dispositivos Médicos (UE) 2017/745 (MDR) trata dispositivos médicos que incorporam nanomateriais como de alto risco sob a Regra 19, geralmente Classe III, a menos que a exposi??o seja insignificante. Isso gera exigências de evidência mais elevadas para seguran?a e desempenho. O REACH da UE (CE) n? 1907/2006 também imp?e obriga??es relativas a nanoformas (vigentes desde 2020), influenciando a sele??o de materiais, a documenta??o e a rastreabilidade das pilhas magnéticas e dos componentes nano-habilitados usados em produtos a jusante.

Nos Estados Unidos, a supervis?o de materiais em escala nanométrica é conduzida pela estrutura da Environmental Protection Agency sob a TSCA, incluindo a notifica??o da Se??o 8(a) e as Significant New Use Rules (SNUR), que podem afetar materiais magnéticos especializados e químicas de processo. Em termos de normas, a ISO/TS 12901-1:2024 atualiza as diretrizes de gest?o de riscos ocupacionais para nanomateriais manufaturados ao longo do ciclo de vida, refor?ando os controles de EHS em nível de fábrica para as opera??es de deposi??o, corros?o e teste de módulos MTJ. Em contextos de dispositivos médicos, a ISO/TR 10993-22:2017 continua a ser uma base comumente referenciada para a avalia??o biológica de nanomateriais, moldando os caminhos de qualifica??o para componentes de imagem e detec??o nanomagnéticos que interagem com pacientes ou ambientes clínicos.

Análise da cadeia de valor

A cadeia de valor de dispositivos nanomagnéticos come?a com materiais críticos e pilhas de filme fino usadas para construir jun??es de tunelamento magnético (MTJs), passando ent?o por etapas especializadas e intensivas em equipamento de deposi??o (notavelmente PVD), litografia e defini??o de padr?es, corros?o, metrologia e triagem de confiabilidade antes da integra??o aos fluxos CMOS. Uma etapa intermediária fundamental é a integra??o de módulos MTJ em linhas de processo semicondutoras padr?o para produtos como MRAM e sensores TMR/GMR, onde o controle de contamina??o e a gest?o de rendimento continuam sendo obstáculos recorrentes. A jusante, os fabricantes de dispositivos distribuem componentes qualificados para sistemas de uso final que abrangem eletr?nica automotiva, automa??o industrial, aeroespacial e defesa e instrumenta??o de saúde, com requisitos que divergem fortemente entre setores (por exemplo, seguran?a funcional no setor automotivo versus toler?ncia à radia??o e embalagem segura em programas de defesa).

Os modelos de fabrica??o variam entre especialistas verticalmente integrados e estratégias híbridas lideradas por foundries. A NVE Corporation mantém a deposi??o, a defini??o de padr?es, a corros?o e os testes internamente em suas opera??es em Minnesota, enquanto utiliza foundries externas para as por??es convencionais de wafers CMOS, o que a ajuda a manter maior controle sobre as etapas críticas de spintr?nica. A Everspin utiliza uma abordagem híbrida, executando o processamento de back-end em wafers CMOS adquiridos em sua unidade de Chandler, Arizona, e dependendo de rela??es com foundries para a produ??o de fluxo completo. Em abril de 2026, aprofundou o fornecimento local ao assinar um Acordo de Servi?os de Foundry de 10 anos com a Microchip Technology para fabricar wafers de MRAM, sensores TMR e STT-MRAM na Fab 4 da Microchip, em Gresham, Oregon. Essas parcerias evidenciam que o acesso a fábricas qualificadas e a módulos de processo estáveis com capacidade MTJ é cada vez mais central para garantir capacidade, qualidade e entrega.

Oportunidades de mercado e perspectivas futuras

As oportunidades se concentram onde os dispositivos nanomagnéticos entregam valor em nível de sistema sob restri??es rígidas de energia, durabilidade, confiabilidade ou seguran?a, e onde os obstáculos de integra??o est?o sendo superados por meio de arquiteturas viáveis para fabrica??o. Na memória, a produ??o de MRAM em nós avan?ados (observada em 22 nm, com o desenvolvimento avan?ando para 16 nm) sustenta a ado??o de projetos para casos de uso n?o voláteis embarcados em eletr?nica automotiva e outros sistemas de borda sempre ativos. Movimentos na cadeia de suprimentos, como o acordo de foundry de longo prazo da Everspin com a Microchip em abril de 2026 (Fab 4, Oregon), também indicam investimento ativo em capacidade doméstica de wafers e fabrica??o multiproduto para MRAM e sensores TMR. Isso favorece espa?os em branco para fornecedores de dispositivos e foundries que possam padronizar a integra??o de MTJ e fornecer dados de qualifica??o de nível automotivo e aeroespacial em escala.

Além da memória, a detec??o spintr?nica e os primitivos de seguran?a criam faixas adicionais de ado??o à medida que a comuta??o sem campo e a elimina??o do campo de polariza??o se tornam mais práticas gra?as aos avan?os de engenharia. Em junho de 2026, a Huazhong University of Science and Technology e a Hubei University demonstraram uma arquitetura de seguran?a de hardware spintr?nica usando dispositivos Hall baseados em SOT para fun??es físicas n?o clonáveis e gera??o de números verdadeiramente aleatórios, alinhando a física dos dispositivos nanomagnéticos com os requisitos de seguran?a por design em sistemas conectados. Em junho de 2026, a Stanford University avan?ou uma arquitetura de dois terminais sem campo para SOT-MRAM e registrou pedidos de patente, destacando uma via emergente centrada em propriedade intelectual para a comercializa??o em torno da opera??o sem campo, compatibilidade com BEOL e correntes de escrita mais baixas. Juntos, esses pontos de prova indicam espa?os em branco de curto prazo em módulos de seguran?a de borda, nós de computa??o tolerantes à radia??o e transi??es de pesquisa para piloto, onde fabricantes de dispositivos, fornecedores de equipamentos e foundries podem empacotar plataformas SOT/STT viáveis para fabrica??o com material de qualifica??o, em vez de demonstra??es de laboratório isoladas.
